日前，江蘇省住房和城鄉建設廳公布最新一批建筑業新技術應用工程名單，由中建二局承建的萬科NO.2020G52地塊房地產開發項目榮登榜單。其中，中建二局創新應用的碎石疏水金剛砂地坪施工技術，解決了地下車庫開裂滲漏質量通病，成為項目一大特色亮點。
碎石疏水金剛砂地坪
碎石疏水金剛砂地坪施工技術，將地坪底部3cm細石混凝土替換為碎石疏水層，并間距20m一道加設導水管，增加疏水效果，地坪不受潮，長期保持干燥狀態；碎石與混凝土的材料差價也使此施工工藝產生了一定的經濟效益。

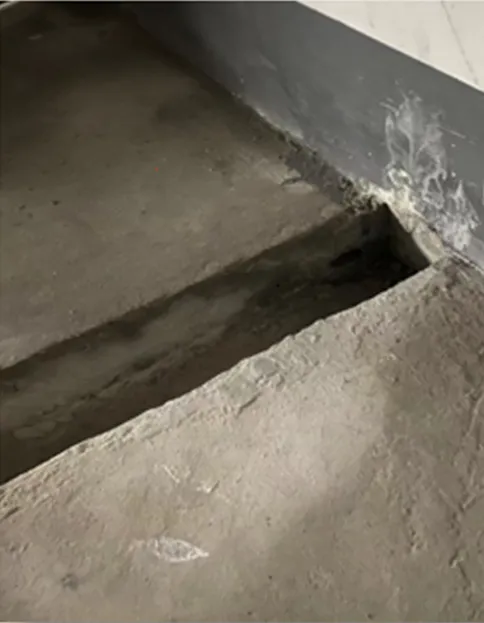

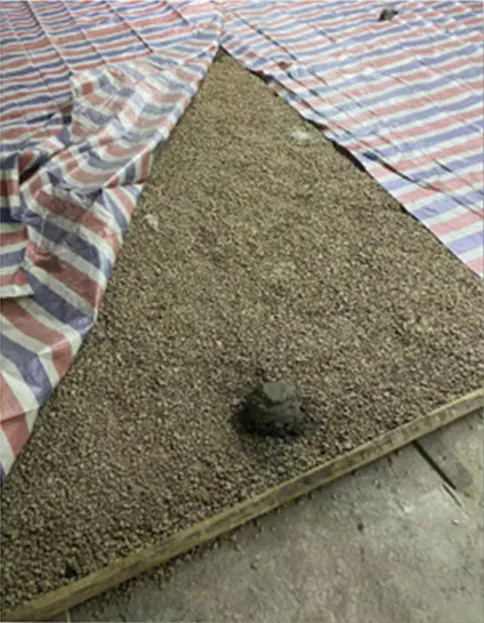

底部碎石層 碎石層導水管
碎石疏水金剛砂地坪
碎石疏水金剛砂地坪施工工藝流程：鋼筋混凝土底板→1.0厚滲透結晶涂料→3cm碎石濾水層→彩條布隔離層→鋼筋網片→6cm細石混凝土→金剛砂→固化劑。
從前期深化開始入手，包含地坪分縫、深淺金剛砂分色區域、水溝留置等。繪制地坪分縫深化圖等，縫寬3-5mm，深度為面層厚度的2/3，柱邊宜分縫，方形縫或菱形縫均可。

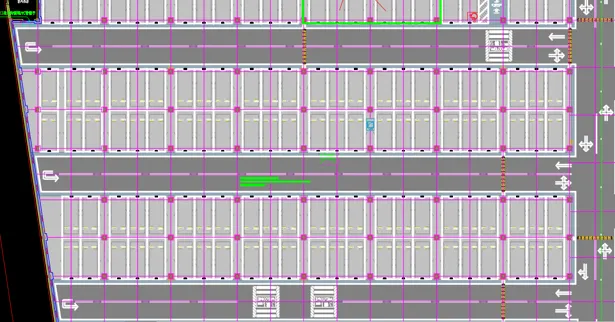

地坪分縫深化圖
地坪標高總體設計為北高南低放坡，同時以各防火分區為界，每個防火分區均為一個獨立排水區域設計，分區內原則上見墻即設排水溝，遇門口或過道做排水暗管，分區內大方向從北向南排水，碎石層加設排水管，放置于水溝邊，確保地坪下部積水順利排入水溝，水溝內坡向就近集水井。

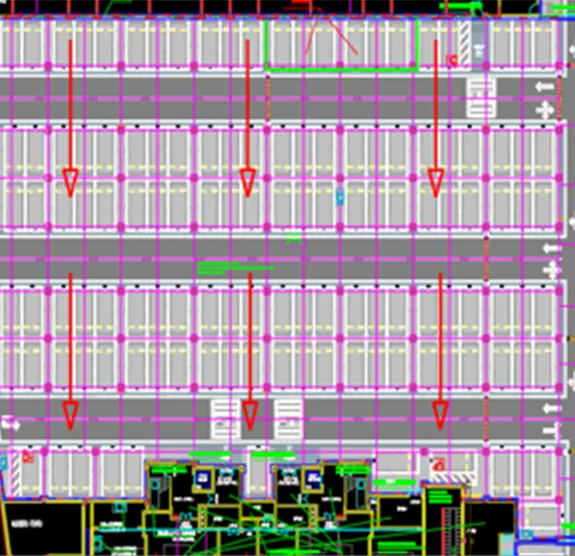

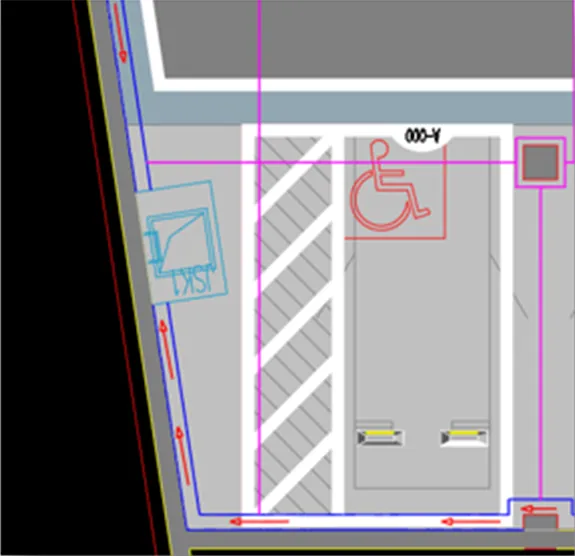

總體排水深化圖 水溝排水深化圖

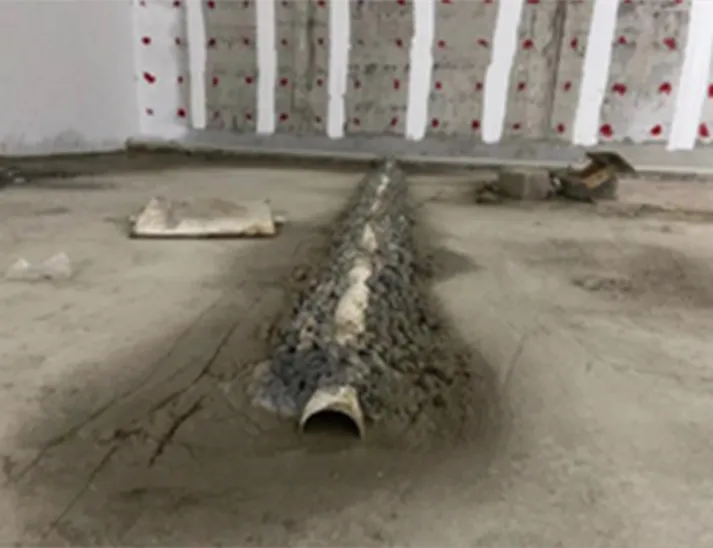

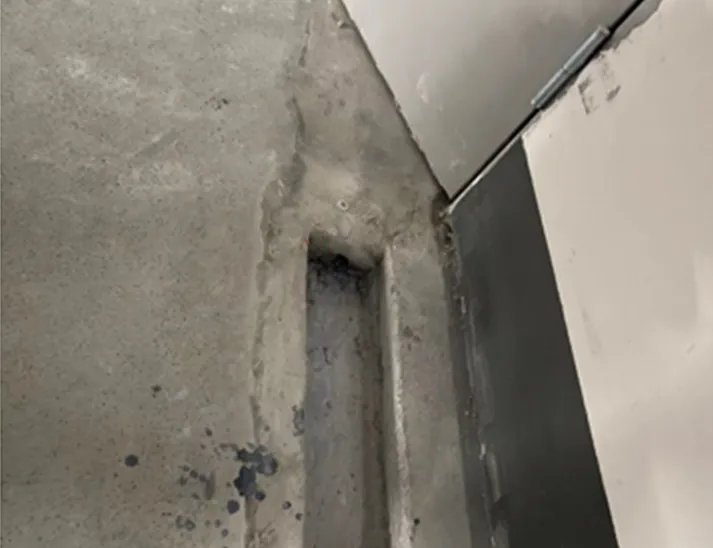

鋪設引水管道 過道門口處水溝暗管

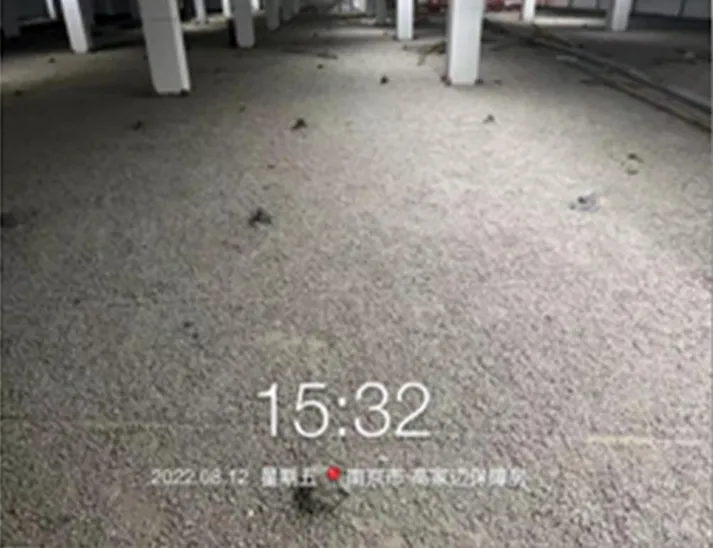

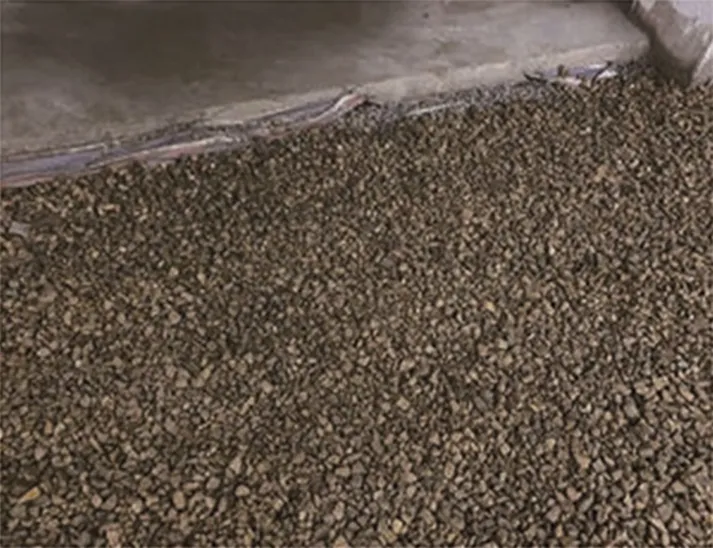

碎石鋪填 碎石濾水層
┃ 彩條布隔離層
針對于碎石與砼的隔離層，項目綜合考慮應用彩條布，較土工布及塑料薄膜相比，彩條布防水性能好且不易損壞，做地坪隔離層效果最佳。鋼筋網片尺寸及位置布置滿足要求，應按地坪分隔縫設置，合理考慮鋼筋網片規格，分隔縫處鋼筋網片應斷開。

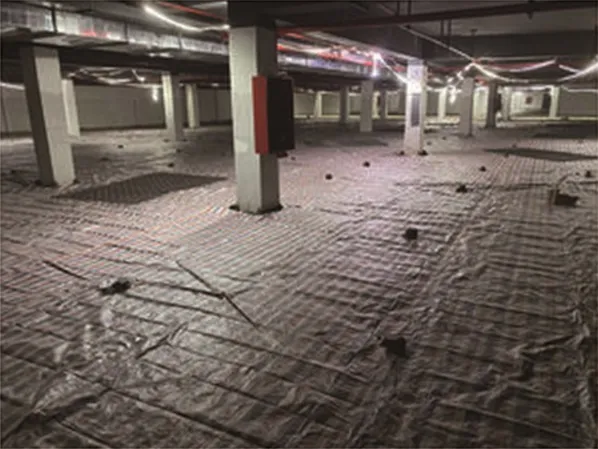

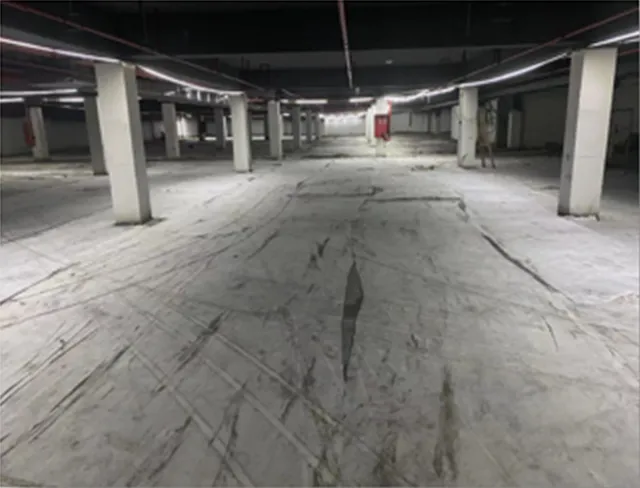

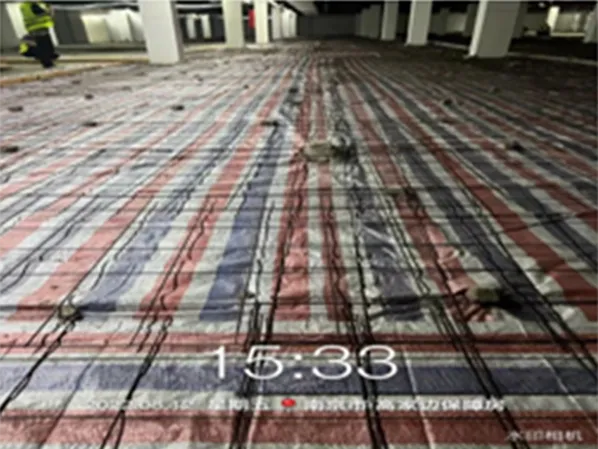

彩條布隔離層 鋼筋網片鋪設
┃ 金剛砂砼地坪
混凝土澆筑完成后，使用圓盤機械鏝均勻地將混凝土表面原漿提出，面層表面坡度符合設計要求，且不應有倒泛水和積水現象。金剛砂按照設計用量分兩次播撒，每次播撒后均壓實抹平，后期固化劑分初磨、精磨、拋光三次打磨。混凝土澆筑完成1~2天后，用砂輪切割機切縫，縫寬3~5mm，深度為面層厚度的2/3，嚴格依照深化圖位置切縫。完成后應采用覆蓋薄膜濕潤養護措施，養護時間不少于14天。

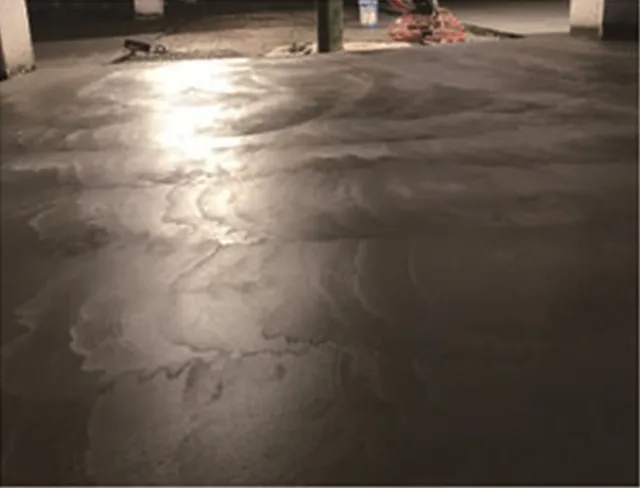

地坪砼收光 地坪砼養護

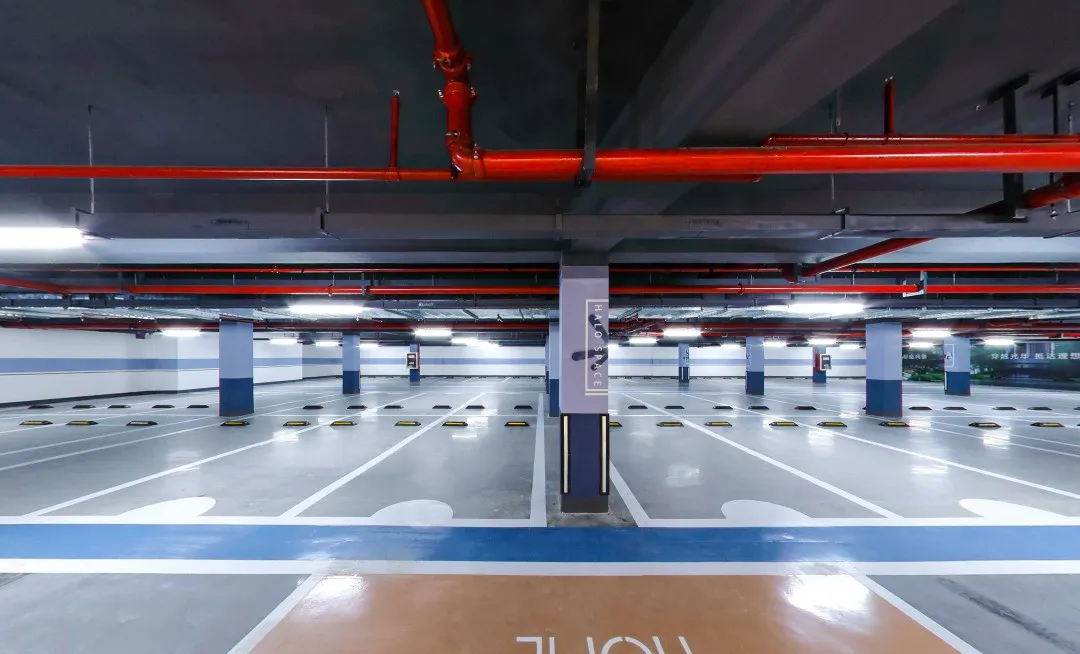

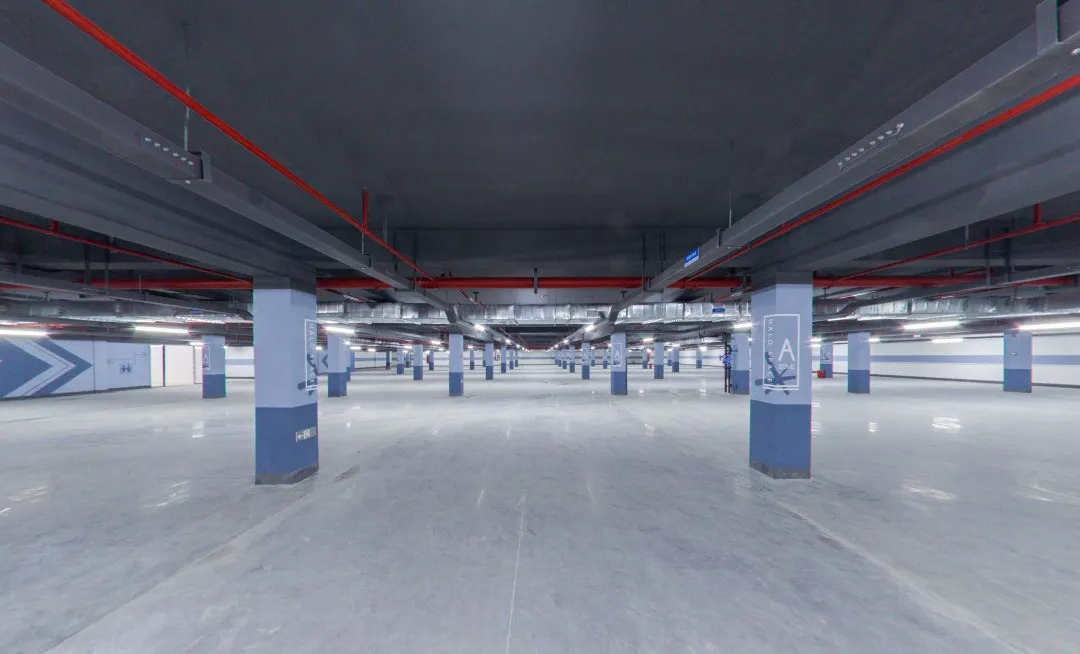

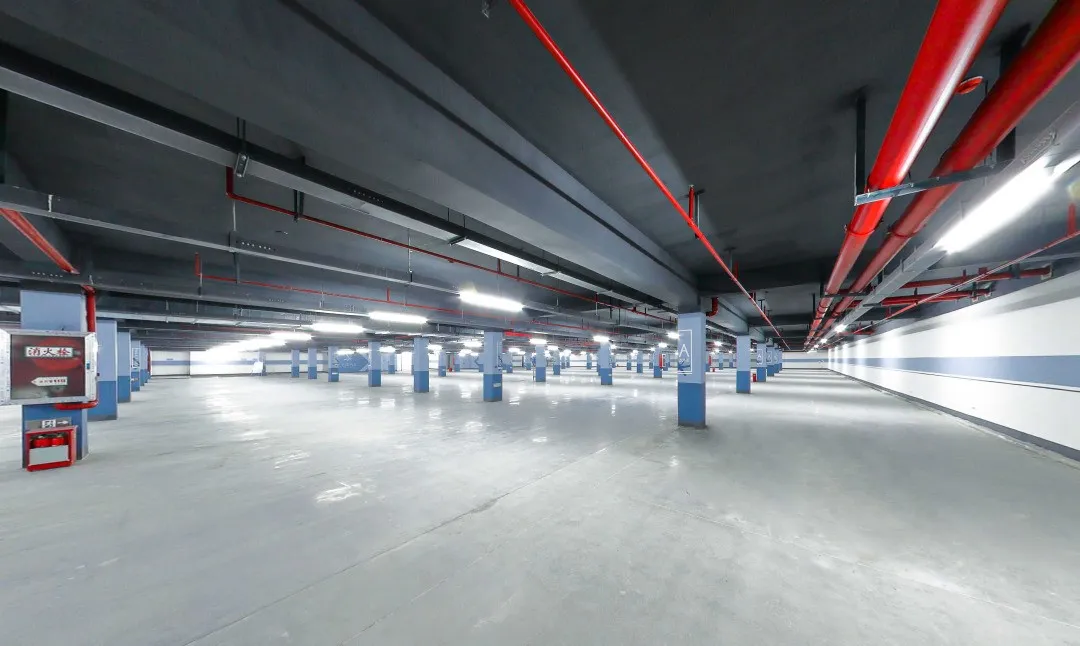

地坪交付效果
